A Leletek felvétellistájában ERGO-protokoll jelzéssel szerepelnek az egy méréshez tartozó ergometriás felvételsorozatok. Egy terheléses mérés előhívása úgy történik, hogy az ERGO-protokoll-ját megnyitjuk [Enter] vagy dupla klikkentés az egérrel.

Választási lehetőségek: Lista, Grafikonok, ST Trend, ST Lista.

A terhelési fázisok listája

Kerékpárergométerrel készült sorozatok EKG-listájában az idő, terhelés, vérnyomás (BP), szívfrekvencia (HR), fordulatszám (F.) és ST amplitúdó adatokat találjuk. Futószalag esetén terhelés helyett sebesség és meredekség adatok, fordulatszám helyett pedig Double product (DP) és MET adatok szerepelnek.

Az utolsó oszlopban az STE, STM és STJ amplitúdókat a megfelelő ikon választásával vagy az [F5] billentyűvel, az elvezetést szintén ikon megnyomással vagy a [+], [-] jelekkel lehet váltani. A kiindulási érték az az elvezetés, ahol abszolút értékben a legnagyobb az amplitudó. Az STE, STM, STJ adatok helyett J80/J60, J40/J30, STJ adatok szerepelnek, ha úgy készült a felvétel, hogy az ST szakasz végének meghatározására a J+80(60) msec-et használta a program. Ez utóbbit a Beállítás / EKG / J + 60/80 menüből állíthatjuk be.

A fázislistában az egyes felvételek ugyanúgy visszajátszhatók, mérhetők, kiértékelhetők, egymással összehasonlíthatók és letörölhetők, mint a nyugalmi EKG felvételek. Összehasonlításhoz [F3]-al ki kell választani a felvételeket.

A terheléses EKG-görbék kézi kiértékelése mindenben megegyezik a nyugalmi felvételekével. Az automatikus interpretáció viszont több ponton eltér a nyugalmi felvételek interpretációjától:

• a P hullám paraméterei nem szerepelnek a paraméter táblázatokban;
• ha valamelyik elvezetés zajos, vagy más okból nem értékelhető, a program ennek az elvezetésnek a mediánját nem számolja ki, de a többi medián, és azok paramétertáblája elkészül;
• a program nem javasol diagnózist, az értékelésről riportokat kérhetünk.

11.1 Teljesítőképesség számítások

Kerékpár-ergometria esetén a képernyő jobb oldalán van a teljes felvételsorozatra jellemző teljesítmény és a teljesítőképesség értékelése. A páciens testsúlya, illetve a testfelszín alapján számolható az elvárható maximális teljesítmény (a testfelszín a "Du Bois" módszerrel számolódik). A teljesítőképesség az elért maximális teljesítmény és az elvárható maximális teljesítmény aránya, %-ban kifejezve. Ha a felvételsorozatban a szívfrekvencia elérte a fizikai teljesítőképesség (PWC) számításához definiált határokat (130, 150, 170/min), a program egy táblázatban megadja a számolt abszolút és relatív, valamint a kor- és nem szerint "normális" PWC értékeket.

Futószalagos terhelés esetén a táblázattól jobbra a méréssorozatra számolt oxigénfelhasználás (VO2), Double product (kettős szorzat = a szívfrekvencia és a systolés vérnyomás szorzata ) és MET adatokat találjuk.

11.2 Grafikonok

Kerékpár:

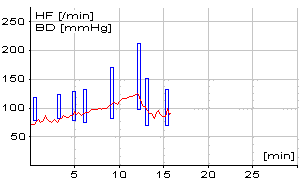

Baloldalt az első grafikon a szívritmus és vérnyomás alakulását ábrázolja az idő függvényében, mellette az elvárt HR, maximális HR és maximális BP értékek. Baloldalt lenn a terhelést az idő függvényében látjuk.

Jobboldalon a PWC-táblázat és grafikon szerepel.

Futószalag:

Az első diagram ugyanaz, mint a kerékpárnál. Ezalatt egy oszlopdiagram található a számolt oxigénfelhasználás időbeni alakulásáról.

A képernyő jobb oldalán a számolt oxigénfelhasználás és a Double product adatok szerepelnek, alatta pedig egy diagram a kettős szorzat/1000 alakulását mutatja az oxigénfelhasználás függvényében.

11.3 ST kiértékelés

ST-Trend

ST-Lista

Az STE, STM, STJ adatok helyett J80/J60, J40/J30, STJ adatok szerepelnek, ha úgy készült a felvétel, hogy az ST szakasz végének meghatározására a J+80(60) msec-et használta a program.
