6. Eltárolt EKG felvételek

6.1 EKG-Vonalzó (manuális mérés)

A görbe a nullvonal-ingadozás korrigálása után jelenik meg a képernyőn. Zajos jel, illetve végtagi elvezetés esetén a következő üzenet látható:

"Nullvonal korrekció nem lehetséges"

Az EKG görbén mozgatható markerek segítségével mérések hajthatók végre. A markerek az egérkurzorral "megfoghatók" és mozgathatók.

Az EKG ablak jobboldalán a markerek által kimetszett amplitúdó értékek láthatók. Ezek felett a markerek távolsága [ms]-ben, valamint a képernyőn lévő görbére számított szívfrekvencia van megadva.

Frank elvezetésben készült EKG-ról két- és háromdimenziós vektorábrázolás jeleníthető meg.

Szűrő

Menü: Jellemzők / Szűrő
Billentyű: [F7]

Szimbólum:
Az EKG jel szűrése ki- és bekapcsolható (lásd Monitorozás).

6.2 Felvételek, mediánok összehasonlítása, 3D medián ábrázolás

Először ki kell választani a felvételeket. (Válogatás). Az [F3] billentyűvel lehet a kijelölést be- és kikapcsolni.

A felvételek kétfajta módon hasonlíthatók össze:

1. EKG görbék összehasonlítása

Menü: EKG / Összehasonlítás

Szimbólum:

Maximálisan 6 felvételt lehet összehasonlítani. Ha több van kijelölve, az első hatot ábrázolja a program. A különböző időpontokban felvett görbék azonos elvezetésben egymás alatt jelennek meg. Az elvezetés változtatható.

2. Mediánok összehasonlítása

Menü: EKG / Medián-Összehasonlítás

Szimbólum:

Itt az egyes felvételekből számolt mediánok kerülnek összehasonlításra. Az egy felvételhez tartozó mediánok egymás alatt helyezkednek el, a választott felvételek egymás mellett. Az elvezetéskombináció változtatható. Az egérkurzorral kiválasztott medián kinagyítható (lásd Interpretáció).

A mediánokat megtekinthetjük, elemezhetjük egy sokkal látványosabb, szemléletesebb módon is, ez a 3D ábrázolás. A különböző felvételekből származó mediánok térben egymás mögött helyezkednek el. Jól láthatóak a különbségek a QRS-komplex hosszában, a T hullámban, stb. Különösen hasznos terheléses felvétel különböző szakaszainak medián összehasonlítására. Az ábrát el is forgathatjuk, nagyíthatjuk.

Menü: Mód / 3D medián összehasonlítás
Szimbólum:

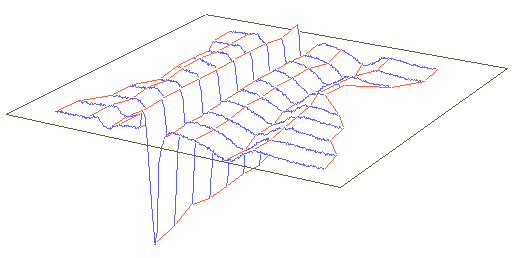

Az alábbi ábra egy terheléses EKG V1 elvezetéséből készült térbeli mediánsereg:

6.3 EKG-Vektorábrázolás (Frank)

Menü: Mód / Vektor

Szimbólum:

Az EKG vektor térbeli ábrázolása Frank-féle elvezetésben készült felvételből lehetséges. (A Frank féle speciális elektródafelhelyezés leírása a függelékben található.)

Először is a markerekkel ki kell jelölni egy görbedarabot (egy teljes QRS komplexust) az EKG vonalzóban. A vektor a kijelölt szakaszon az X-, Y-, Z- elvezetésekből számolódik.

Az ablak bal oldalán a frontális, horizontális és sagittális vetület látható, a jobb oldalon pedig a háromdimenziós vektorábra.

A háromdimenziós vektor a segédábra segítségével a térben forgatható és a mérete is változtatható.

6.4 EKG-Visszajátszás

Menü: Mód / Visszajátszás

A visszajátszás mozgó ábrázolása, szimulációja az eltárolt görbének. A monitorozásnál leírt parancsok és funkciók érvényesek, természetesen az EKG tárolás kivételével.

6.5 Adatkivitel MS-Excelhez

Menü: Mód / File export

Lehetőség van ahhoz, hogy felvételeink adatait felhasználjuk a Microsoft Excel táblázatkezelő programból. A kimentett file egyszerű szöveg file, a táblázat mezőit pontosvessző választja el. Ily módon el lehet menteni:

magát a felvételt - a görbe minden pontjának egy, az amplitudóval arányos egész szám felel meg
a felvételből számolt mediánokat
a diagnózis eredményét és a hozzá tartozó paramétertáblát

A funkciót a Vonalzóból, a Mediánok ablakából a Mód / File export menüvel, illetve a Diagnózis ablakból az Export billentyűvel indíthatjuk.
