3. Beállítások

Menü: Beállít

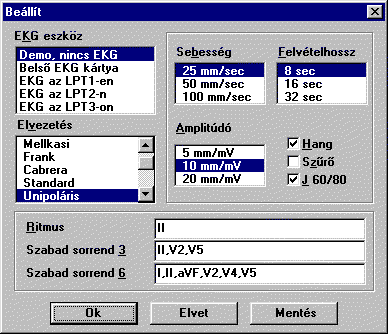

3.1 EKG felvétellel kapcsolatos beállítások

• Az EKG eszköz alatt lehet meghatározni a használt EKG gépet.
• Demo, nincs EKG -t választva akkor is láthatunk EKG görbét az EKG felvétel indításakor, ha semmilyen EKG eszköz nincs csatlakoztatva. Ekkor egy eltárolt demo-felvétel ismételt visszajátszása szimulálja az EKG monitorozást.
• Belső EKG kártya: A számítógépben installált Cardiax-D bővítkártya van
• EKG az LPT-n: külső EKG eszköz csatlakozik a párhuzamos porthoz.
• Az Elvezetés, monitorozási Sebesség, és az Amplitúdó az EKG felvételkészítés paraméterei, ezek felvétel közben is megváltoztathatók, de új felvételnél, ill. tárolt felvétel megjelenítésénél mindig az itt beállított paraméterek érvényesek.
• Szűrő: a 35 Hz-es tremorszűrő be- vagy kikapcsolva;
• Hang: a QRS komplexumokat jelző hangjelzés be- vagy kikapcsolva;
• Felvételhossz: a mentésre kerülő EKG- szakasz 8, 16 vagy 32 sec;
J+60/80: az ST szakasz végének számítási metódusa, lásd Az EKG felvétel kiértékelése c. fejezetet;
• Ritmus: a medián-ábrán a 12 elvezetésből választható ritmuscsatorna;
• Szabad sorrend: szabadon választott 3 vagy 6 csatorna.

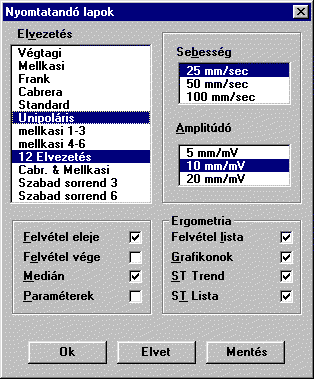

3.2 Többoldalas nyomtatás

Egy EKG felvételből különféle nyomtatásokat lehet készíteni. Ezen funkció lehetővé teszi, hogy összeállítsuk azokat a nyomtatásfajtákat, amelyeket később egyszerre akarunk kinyomtatni az illető EKG felvételhez (vagy felvételekhez).

Választhatók az elvezetéskombinációk, valamint meghatározható, hogy az illető felvétel eleje vagy vége kerüljön kinyomtatásra. Ez utóbbira azért van szükség, mert nem minden esetben fér ki az egész görbe a képernyőre és így a nyomtatott papírra sem. (Pl 8 sec hosszú felvétel esetén 12 elvezetésben és 25 mm/sec sebesség mellett a felvétel eleje az első 4 sec, a felvétel vége a második 4 sec. De ha 6 csatornásban szemléljük 25 mm/sec felbontásban, az egész 8 sec látható, ekkor mindegy, hogy a felvétel elejét vagy a végét választjuk.)

Megadható az is, hogy a mediánkép, vagy a paramétertáblázat is ki legyen-e nyomtatva.

Ergometriás felvételsorozat esetében a Felvétellista, a Grafikonok, az ST trend vagy az ST lista is választható.

Ergometria

Lásd külön fejezetben: Beállítások az Ergometriához.

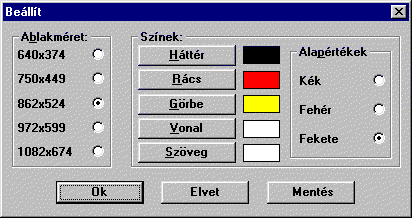

3.3 Az EKG ablak színei és mérete

Az EKG görbét tartalmazó ablakok (monitor, vonalzó, mediánok) paraméterei állíthatók itt be. Méretmegadáskor célszerű a legnagyobb olyat választani, ahol a víszintes és függőleges képpontok száma a teljes képernyőfelbontás megfelelő pontszámai alatt marad. (Pl. 800x600-as képernyőfelbontás esetén a javasolt ablakméret: 750x449.)

Az EKG görbét tartalmazó ablakokon az egyes elemek színei tetszőlegesen megválaszthatók. A megfelelő elemre kattintva először az alap színtáblából választhatunk színeket, de van lehetőség a színek további finomítására is. Az Alapértékek-ben előre összeállított kombinációk választhatók.

Több EKG ablak

Ezen menüpont kijelölésével az egymás után behívott EKG görbék mind külön ablakban jelennek meg. Ezzel egyfajta összehasonlítást lehet végezni.

3.4 A felhasználó adatai és a kezelőorvosok monogramjai

Intézet: A vizsgálatot végző intézet, vagy praxis adatai kerülnek ide. Ezek az adatok ezután a nyomtatási képek fejlécén lesznek láthatóak.

Orvosok: A pácienskartonon csak két betű áll rendelkezésre a vizsgálatot végző orvos nevének rögzítésére, ezért ott csak monogram vagy egyéb rövidítés adható meg. Ebben a funkcióban lehet ezekhez a rövidítésekhez teljes nevet rendelni, amely aztán a nyomtatásban a rövidítések helyett megjelenik.

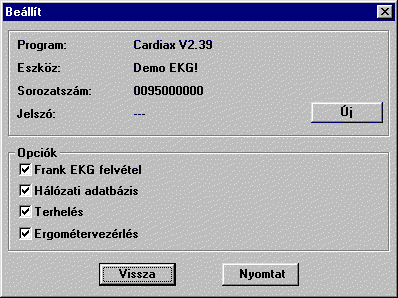

3.5 Opciók

Az itt feljövő ablakban a program és az EKG eszköz verziószáma, valamint az EKG eszköz sorozatszáma, valamint az opciók engedélyezett vagy nem engedélyezett állapota van feltünteve.

A lehetséges opciók:

• Frank EKG-felvétel
• Hálózati működés
• Terhelés
• Ergométervezérlés

Ezután a felhasználó kap egy új jelszót, amit ugyanebben az ablakban a Új gomb megnyomása után lehet beírni.

A jelszó helyes beírása után a kívánt opciók aktívak lesznek.

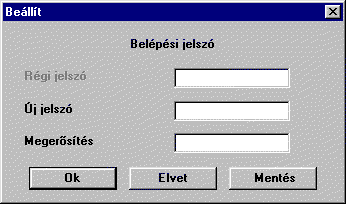

3.6 Belépési jelszó beállítása, változtatása

Itt lehet a program indítását jelszómegadáshoz kötni. Az új jelszó beírása után meg kell erősíteni a jelszót (még egyszer be kell gépelni). Ha a megerősítés és az új jelszó nem ugyanaz, üzenet jelenik meg. A jelszó tárolása után a program indítása csak a jelszó megadása után lesz lehetséges.
